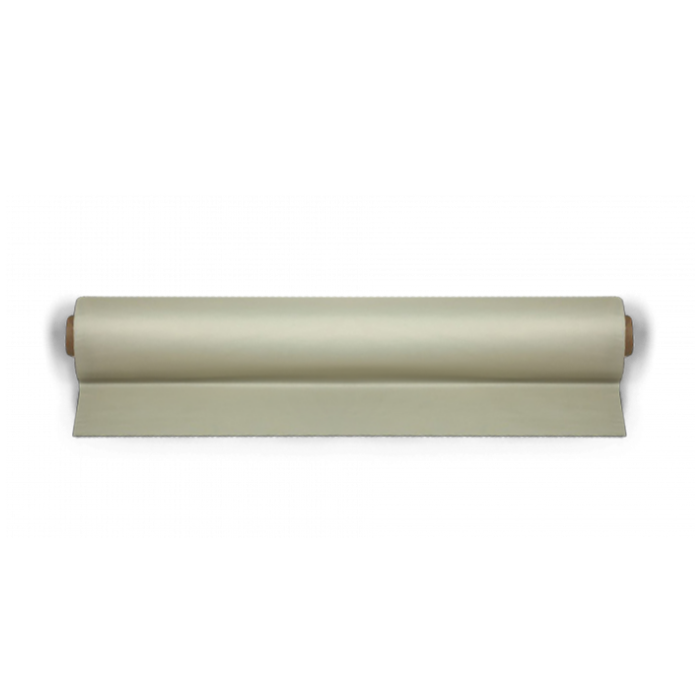

Shieldex® Porto RS

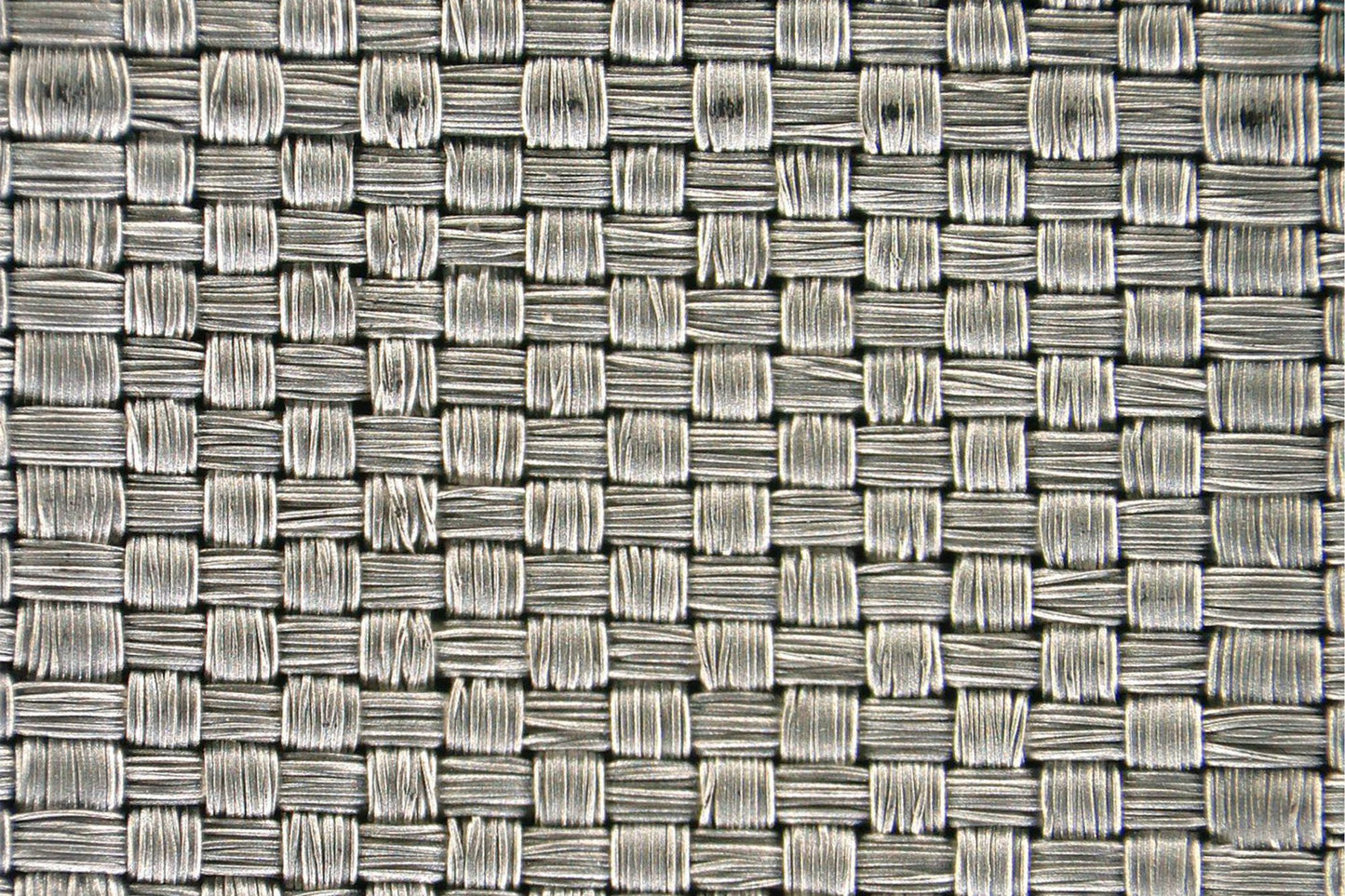

Shieldex® Porto RS ist ein Ripstop Gewebe aus 100% Polyester, das neben Kupfer auch mit Zinn metallisiert wird. Die Abschirmleistung von Shieldex® Porto RS beträgt bis zu 87 dB im Frequenzbereich bis 26 GHz. Durch die zusätzliche Beschichtung mit Zinn kann das leitfähige Textil gelötet werden und ermöglicht somit eine sehr gute Kontaktierung mit anderen Komponenten. Der elektrische Oberflächenwiderstand beträgt bis zu <0.02 Ω/□. In der Industrie wird es daher für viele technische Anwendungen eingesetzt, in denen mechanische Belastungen im Vordergund stehen.

Darüber hinaus eignet es sich hervorragend für textile Dichtungen. Aber auch durch die extrem hohe Abschirmleistung wird Shieldex® Porto RS für Produkte im Bereich elektromagnetischer Abschirmung verarbeitet. Hierzu zählen textile Kabelabschirmung, Raumschirmung und mobile EMV Zelte. REACH und RoHS Konformität ist gegeben.

• Abschirmzelte
• Elektromagnetische Abschirmung

Abschirmfähigkeit (0,2–2 GHz)

Average of < 91 dB from 0.2 GHz – 2 GHz

Abschirmfähigkeit (2–5 GHz)

Average of < 86 dB from 2 GHz – 5 GHz

Abschirmfähigkeit (5–14 GHz)

Average of < 87 dB from 5 GHz – 14 GHz

Shielding Effectiveness (14-26 GHz)

Average of < 87 dB from 14 GHz – 26 GHz

• Flächenware: Gewebe
• Material: 100 % Polyester
• Oberflächenwiderstand: ≤ 0.02 Ω/□
• Gewicht: 120 g/m² ± 10 %
• Dicke: 0.10 mm ± 12 %
